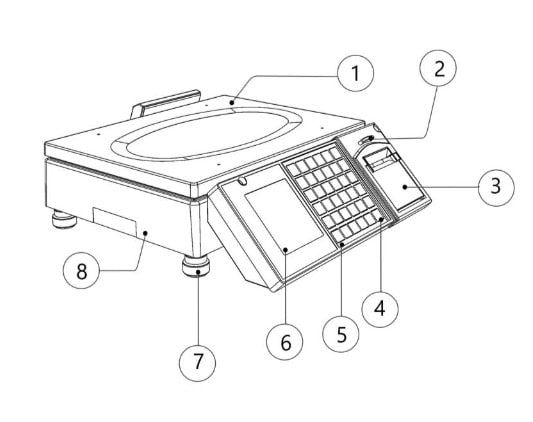

1 PIATTO PORTAMERCE
2 PULSANTE APERTURA STAMPANTE
3 VANOSTAMPANTE/CARTA
4 TASTOACCENSIONE
5 TASTIERA
6 DISPLAYLCDOPERATORE
7 PIEDINOREGOLABILE
8 BASE
9 DISPLAYLCDCLIENTE

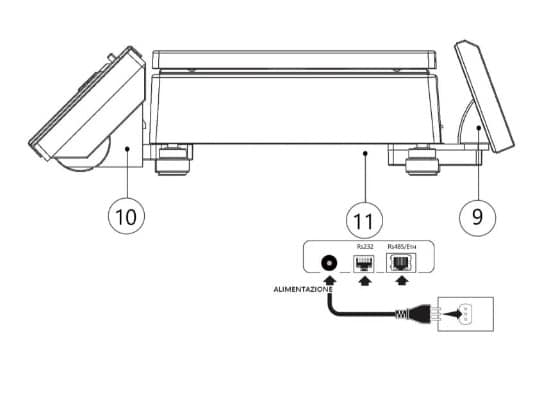

10 PULSANTINO DI RESET
(accessibile tramite oggetto appuntito, attraverso un forellino praticato nella base in corrispondenza del tasto “0”. Da utilizzare in caso di mancata accensione con l’apposito tasto [C/On/Off]
11 PANNELLO CONNESSIONI
Versione Light Plus
Porta RS232 (connettore RJ45) per collegamento a: ECR Ditronetwork, PC (Scale Setup), Check-out, aggiornamento firmware
Porta RS485 (connettore RJ45) per collegamento in rete (Master-Slave)
Versione Light Plus Ethernet
Porta RS232 (connettore RJ45) per collegamento a: ECR Ditronetwork, Check-out, aggiornamento firmware
Porta Ethernet (connettore RJ45) per collegamento a PC (Scale Setup), collegamento in rete (Master-Slave)
