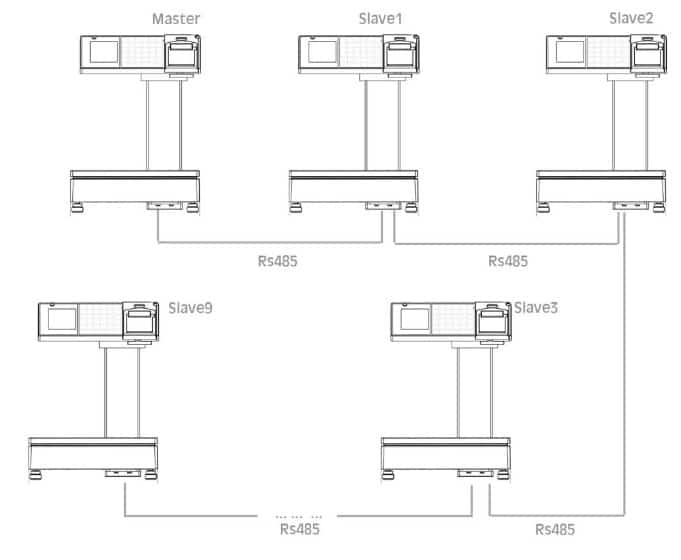

Qualora la bilancia dovesse essere interconnessa in RETE RS485 con altre bilance analoghe, si dovranno predisporre i cavi di collegamento come nelle figure sotto rappresentate.
Per questi collegamenti devono essere utilizzati degli appositi cavi schermati, che non devono essere inseriti in canaline percorse da linee di alimentazione elettrica. Possono essere interconnesse fino a 10 bilance inserendo le terminazioni dei cavi negli appositi connettori posti nel basamento ed assicurandosi del loro corretto fissaggio.
I connettori utilizzati per il collegamento delle bilance al cavo “BUS DATI” sono del tipo femmina a 8 poli (RJ45).
La lunghezza del cavo “BUS DATI” non può eccedere globalmente i 500 metri.
Dopo aver effettuato le connessioni elettriche è necessario predisporre le bilance del sistema per il funzionamento in RETE mediante la programmazione descritta nel paragrafo “Assegnazione del numero di rete alle bilance”.
